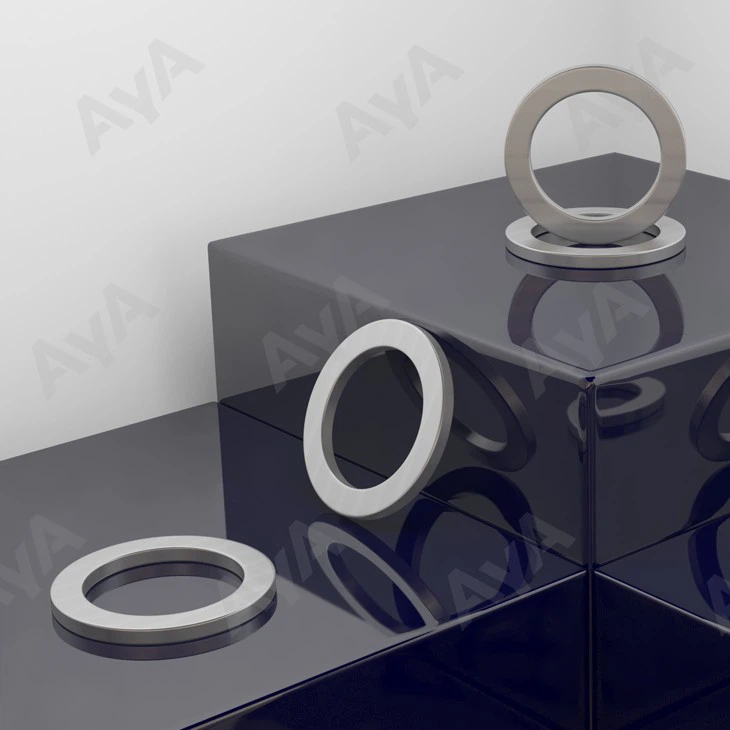

Arruelas de neoprene de aço inoxidável
Norma: ASME B 16.20
Commodity: Arruelas de neoprene de aço inoxidável
Material: aço inoxidável
Diâmetro: 11,12,13,14,15,16,17,18,19,20,21,22,23,24,25,26,27,28,29,30,31,32,33,34, 35,36,37,38,39,40,41,42,43,44,45,46,47,48,49,50,51,52,53,54,55,56,57,58,59, 60,61,62,63,64,65,66,67,68,69,70,71,72,73,74,75,76,77,78,79,80,81,82,84,85, 86,87,88,89,90,91,92,93,94,95,96,97,98,99,100,101,102,103,104,105
Acabamento: Liso, Passivado, Customização
Formulário: R
MOQ: 1000kgs
Prazo de entrega: 30 a 60 dias
Introdução de Produto
Como fornecedor global de soluções de fixação personalizadas, o processo de serviço da AYA também está tão próximo dos clientes quanto os produtos da AYA. Desde a descrição das necessidades até os serviços de acompanhamento, a AYA prontamente e não poupará esforços para ajudar os clientes a resolver quaisquer problemas de fixação que surgirem, para eliminar a preocupação dos clientes.
DESCRIÇÃO DO PRODUTO
| Nome do Produto | Arruelas de Vedação |
| Material: | Aço inoxidável |
| Padrão: | ASME B 16,20 |
| Formulário/Tipo: | R |
| Número do tamanho do anel: | 11,12,13,14,15,16,17,18,19,20,21,22,23,24,25,26,27,28,29,30,31,32,33,34,35,36,37,38,39,40,41,42,43,44,45,46,47,48,49,50,51,52,53,54,55,56,57,58,59,60,61,62,63,64,65,66,67,68,69,70,71,72,73,74,75,76,77,78,79,80,81,82,84,85,86,87,88,89,90,91,92,93,94,95,96,97,98,99,100,101,102,103,104,105 |
| Classe de propriedade: | / |
| Acabamento de superfície: | Simples, Passivado, Customização |
TABELA DE DIMENSÕES
| Número da peça | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | |
| CC | Tol. (±0.2)18 | 34.14 | 39.7 | 42.88 | 44.45 | 47.63 | 50.8 | 57.15 | 60.33 | 65.1 | 68.28 | 72.24 | 82.55 | 82.55 | 95.25 | 101.6 | 101.6 |
| n | Tol. (±0.2) | 6.35 | 7.95 | 7.95 | 7.95 | 7.95 | 7.95 | 7.95 | 7.95 | 7.95 | 7.95 | 11.13 | 7.95 | 11.13 | 11.13 | 7.95 | 11.13 |
| h1 | tol.( mais 1.3,-0.5) | 11.2 | 14.2 | 14.2 | 14.2 | 14.2 | 14.2 | 14.2 | 14.2 | 14.2 | 14.2 | 17.5 | 14.2 | 17.5 | 17.5 | 14.2 | 17.5 |
| h2 | tol.( mais 1.3,-0.5) | 9.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 12.7 | 16 | 12.7 | 16 | 16 | 12.7 | 16 |
| c | Tol. (±0.2) | 4.32 | 5.23 | 5.23 | 5.23 | 5.23 | 5.23 | 5.23 | 5.23 | 5.23 | 5.23 | 7.75 | 5.23 | 7.75 | 7.75 | 5.23 | 7.75 |
| R | Tol. (±0.5) | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| Número da peça | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 | 41 | 42 | |
| CC | Tol. (±0.2)18 | 107.95 | 111.13 | 114.3 | 117.48 | 123.83 | 127 | 131.78 | 131.78 | 136.53 | 149.23 | 149.23 | 157.18 | 161.93 | 171.45 | 180.98 | 190.5 |
| n | Tol. (±0.2) | 11.13 | 12.7 | 7.95 | 11.13 | 11.13 | 12.7 | 7.95 | 11.13 | 11.13 | 7.95 | 11.13 | 15.88 | 11.13 | 7.95 | 11.13 | 19.05 |
| h1 | tol.( mais 1.3,-0.5) | 17.5 | 19.1 | 14.2 | 17.5 | 17.5 | 19.1 | 14.2 | 17.5 | 17.5 | 14.2 | 17.5 | 22.4 | 17.5 | 14.2 | 17.5 | 25.4 |
| h2 | tol.( mais 1.3,-0.5) | 16 | 17.5 | 12.7 | 16 | 16 | 17.5 | 12.7 | 16 | 16 | 12.7 | 16 | 20.6 | 16 | 12.7 | 16 | 23.9 |
| c | Tol. (±0.2) | 7.75 | 8.66 | 5.23 | 7.75 | 7.75 | 8.66 | 5.23 | 7.75 | 7.75 | 5.23 | 7.75 | 10.49 | 7.75 | 5.23 | 7.75 | 12.32 |
| R | Tol. (±0.5) | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| Número da peça | 43 | 44 | 45 | 46 | 47 | 48 | 49 | 50 | 51 | 52 | 53 | 54 | 55 | 56 | 57 | 58 | |
| CC | Tol. (±0.2)18 | 193.68 | 193.68 | 211.15 | 211.15 | 228.6 | 247.65 | 269.88 | 269.88 | 279.4 | 304.8 | 323.85 | 323.85 | 342.9 | 381 | 381 | 381 |
| n | Tol. (±0.2) | 7.95 | 11.13 | 11.13 | 12.7 | 19.05 | 7.95 | 11.13 | 15.88 | 22.23 | 7.95 | 11.13 | 15.88 | 28.58 | 7.95 | 11.13 | 22.23 |
| h1 | tol.( mais 1.3,-0.5) | 14.2 | 17.5 | 17.5 | 19.1 | 25.4 | 14.2 | 17.5 | 22.4 | 28.7 | 14.2 | 17.5 | 22.4 | 36.6 | 14.2 | 17.5 | 28.7 |
| h2 | tol.( mais 1.3,-0.5) | 12.7 | 16 | 16 | 17.5 | 23.9 | 12.7 | 16 | 20.6 | 26.9 | 12.7 | 16 | 20.6 | 35.1 | 12.7 | 16 | 26.9 |
| c | Tol. (±0.2) | 5.23 | 7.75 | 7.75 | 8.66 | 12.32 | 5.23 | 7.75 | 10.49 | 14.81 | 5.23 | 7.75 | 10.49 | 19.81 | 5.23 | 7.75 | 14.81 |
| R | Tol. (±0.5) | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2.3 | 1.5 | 1.5 | 1.5 |
| Número da peça | 59 | 60 | 61 | 62 | 63 | 64 | 65 | 66 | 67 | 68 | 69 | 70 | 71 | 72 | 73 | 74 | |
| CC | Tol. (±0.2)18 | 396.88 | 406.4 | 419.1 | 419.1 | 419.1 | 454.03 | 469.9 | 469.9 | 469.9 | 517.53 | 533.4 | 533.4 | 533.4 | 558.8 | 584.2 | 584.2 |
| n | Tol. (±0.2) | 7.95 | 31.75 | 11.13 | 15.88 | 25.4 | 7.95 | 11.13 | 15.88 | 28.58 | 7.95 | 11.13 | 19.05 | 28.58 | 7.95 | 12.7 | 19.05 |
| h1 | tol.( mais 1.3,-0.5) | 14.2 | 39.6 | 17.5 | 22.4 | 33.3 | 14.2 | 17.5 | 22.4 | 36.6 | 14.2 | 17.5 | 25.4 | 36.6 | 14.2 | 19.1 | 25.4 |
| h2 | tol.( mais 1.3,-0.5) | 12.7 | 38.1 | 16 | 20.6 | 31.8 | 12.7 | 16 | 20.6 | 35.1 | 12.7 | 16 | 23.9 | 35.1 | 12.7 | 17.5 | 23.9 |
| c | Tol. (±0.2) | 5.23 | 22.33 | 7.75 | 10.49 | 17.3 | 5.23 | 7.75 | 10.49 | 19.81 | 5.23 | 7.75 | 12.32 | 19.81 | 5.23 | 8.66 | 12.32 |
| R | Tol. (±0.5) | 1.5 | 2.3 | 1.5 | 1.5 | 2.3 | 1.5 | 1.5 | 1.5 | 2.3 | 1.5 | 1.5 | 1.5 | 2.3 | 1.5 | 1.5 | 1.5 |
| Número da peça | 75 | 76 | 77 | 78 | 79 | 80 | 81 | 82 | 84 | 85 | 86 | 87 | 88 | 89 | 90 | 91 | |
| CC | Tol. (±0.2)18 | 584.2 | 673.1 | 692.15 | 692.15 | 692.15 | 615.95 | 635 | 57.15 | 63.5 | 79.38 | 90.5 | 100.03 | 123.83 | 114.3 | 155.58 | 260.35 |
| n | Tol. (±0.2) | 31.75 | 7.95 | 15.88 | 25.4 | 34.93 | 7.95 | 14.3 | 11.13 | 11.13 | 12.7 | 15.88 | 15.88 | 19.05 | 19.05 | 22.23 | 31.75 |
| h1 | tol.( mais 1.3,-0.5) | 39.6 | 14.2 | 22.4 | 33.3 | 44.5 | - | - | - | - | - | - | - | - | - | - | - |
| h2 | tol.( mais 1.3,-0.5) | 38.1 | 12.7 | 20.6 | 31.8 | 41.4 | 12.7 | 19.1 | 16 | 16 | 17.5 | 20.6 | 20.6 | 23.9 | 23.9 | 26.9 | 38.1 |
| c | Tol. (±0.2) | 22.33 | 5.23 | 10.49 | 17.3 | 24.82 | 5.23 | 9.58 | 7.75 | 7.75 | 8.66 | 10.49 | 10.49 | 12.32 | 12.32 | 14.81 | 22.33 |
| R | Tol. (±0.5) | 2.3 | 1.5 | 1.5 | 2.3 | 2.3 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2.3 |
| Número da peça | 92 | 93 | 94 | 95 | 96 | 97 | 98 | 99 | 100 | 101 | 102 | 103 | 104 | 105 | |||
| CC | Tol. (±0.2)18 | 228.6 | 749.3 | 800.1 | 857.25 | 914.4 | 965.2 | 1022.35 | 234.95 | 749.3 | 800.1 | 857.25 | 914.4 | 965.2 | 1022.35 | ||
| n | Tol. (±0.2) | 11.13 | 19.05 | 19.05 | 19.05 | 22.23 | 22.23 | 22.23 | 11.13 | 28.58 | 31.75 | 31.75 | 31.75 | 34.93 | 34.93 | ||
| h1 | tol.( mais 1.3,-0.5) | 17.5 | - | - | - | - | - | - | - | - | - | - | - | - | - | ||
| h2 | tol.( mais 1.3,-0.5) | 16 | 23.9 | 23.9 | 23.9 | 26.9 | 26.9 | 26.9 | 16 | 35.1 | 38.1 | 38.1 | 38.1 | 41.4 | 41.4 | ||
| c | Tol. (±0.2) | 7.75 | 12.32 | 12.32 | 12.32 | 14.81 | 14.81 | 14.81 | 7.75 | 19.81 | 22.33 | 22.33 | 22.33 | 24.82 | 24.82 | ||
| R | Tol. (±0.5) | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | ||
DETALHES DO PRODUTO
VANTAGENS DO PRODUTO
VANTAGENS DAS ARRULAS DE NEOPRENO DE AÇO INOXIDÁVEL
- Uma arruela de neoprene se parece com um anel plano obtido de um rolo ou folha de material inserido entre as superfícies para criar uma superfície nivelada.
- Se você precisa de arruelas para aplicações automotivas e de vedação externa, pode investir em arruelas de neoprene de aço inoxidável.
- As arruelas de neoprene de aço inoxidável têm algumas propriedades especiais que as tornam úteis como vedação ou espaçador.
- Essas arruelas são resistentes a UV, produtos químicos, intempéries, sais inorgânicos e óleos. Portanto, se a lavadora for exposta a condições climáticas extremas, o risco de danos é mínimo.
- Na AYA Fasteners, nossas arruelas de neoprene de aço inoxidável estão disponíveis em vários graus e tamanhos para atender às suas necessidades.
- Nossas arruelas de neoprene de alta qualidade não precisam ser substituídas por anos.
INSPEÇÃO DE QUALIDADE
EMBALAGEM E CARREGAMENTO DE CONTÊINER
CENÁRIOS DE USO
POR QUE AYA?
A AYA fornece serviços exclusivos para mais de 1000 membros de todo o mundo todos os anos, com um sistema exclusivo de solução de serviço de cadeia, você só precisa clicar no mouse para obter a solução de fixação exclusiva e desfrutar de serviços porta a porta.
